    Лазерный дальномер - это прибор, который позволяет измерить расстояние с использованием луча лазера. Лазерный дальномер активно используется в инженерной геодезии, для проведения топографической съемки, армией, для навигации, в фотографии и астрономических исследованиях. В состав такого устройства входит импульсный лазер и детектор излучения.


    Измерение дальности:

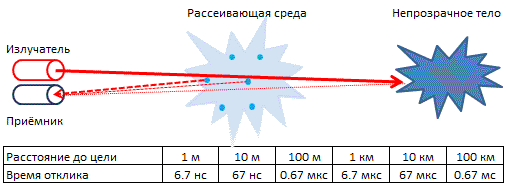

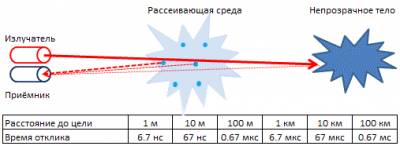

       Способность электромагнитного излучения распространяться с постоянной скоростью дает возможность определять дальность до объекта. Так, при импульсном методе дальнометрирования используется следующее соотношение:

    L = ct/2,

    - где L - расстояние до обьекта,
    - с - скорость распространения излучения,

    - t - время прохождения импульса до цели и обратно.


    Рассмотрение этого соотношения показывает, что потенциальная точность измерения дальности определяется точностью измерения времени прохождения импульса энергии до объекта и обратно. Ясно, что чем короче импульс, тем лучше.

      Задача определения расстояния между дальномером и целью сводится к измерению соответствующего интервала времени между зондирующим сигналом и сигналом, отраженным от цели. Различают три метода измерения дальности в зависимости от того, какой характер модуляции лазерного излучения используется в дальномере: импульсный, фазовый или фазо-импульсный.

       Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылают зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру,то он останавливает работу счетчика. По временному интервалу (задержке отраженного импульса) определяется расстояние до объекта.

      При фазовом методе дальнометрирования лазерное излучение модулируется по синусоидальному закону с помощью модулятора (электрооптического кристалла, изменяющего свои параметры под воздействием электрического сигнала). Обычно используют синусоидальный сигнал с частотой 10...150 МГц (измерительная частота). Отраженное излучение попадает в приемную оптику и фотоприемник, где выделяется модулирующий сигнал. В зависимости от дальности до объекта изменяется фаза отраженного сигнала относительно фазы сигнала в модуляторе. Измеряя разность фаз, определяют расстояние до объекта.


    Лазерные дальномеры нашли применение как в военной промышленности:

    •        прицельно-навигационные приборы  для бронетехники, авиации;
    •        ручные дальномеры для набюдателей;
    •        модули управления огнем для ручного оружия.
    •       Системы сопровождения воздушных целей



     Так и в мирной жизни:

    •        Космическая геодезия
    •        Авиационная геодезия
    •        Измерение глубины моря
    •        строительство
    •        трехмерное лазерное сканирование
    •        Системы машинного зрения для роботов
